Système de refroidissement économique pour Raspberry Pi.

La solution pour les (gros) ordinateurs portables l'est aussi pour les (petits) ordinateurs fixes.

Système de refroidissement économique  pour Raspberry Pi.

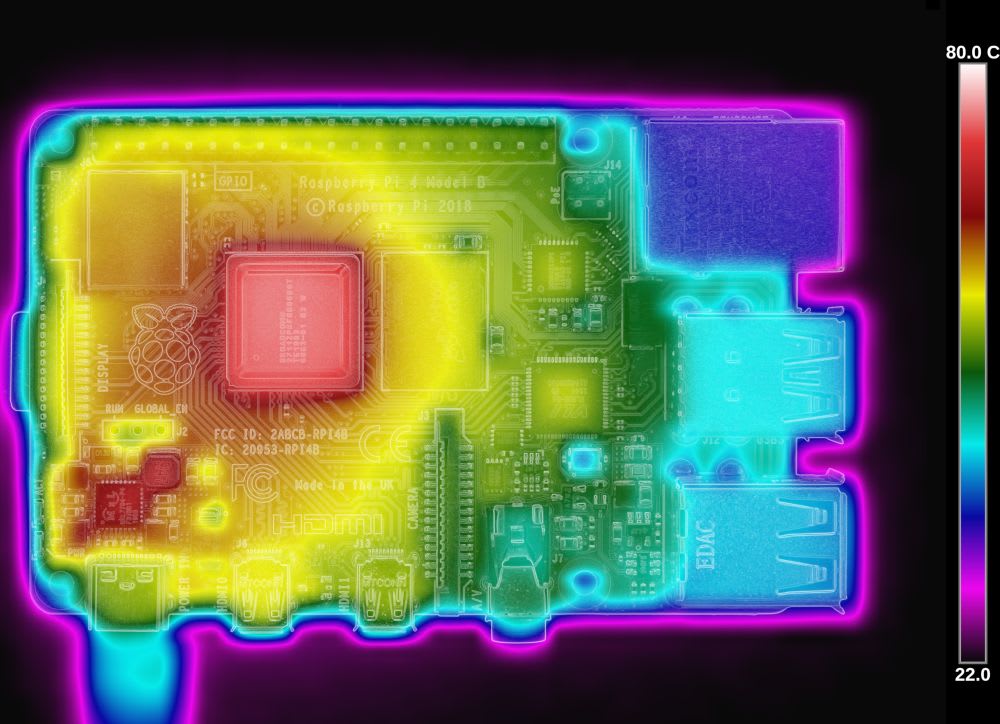

Les nano ordinateurs Raspberry Pi, malgré leur toute petite taille, sont réputés pour chauffer.

Mes 3 B+ ne font pas exception : la température mesurée est au environ de 55C.

D'abord je souligne qu'il me paraît difficile de détruire un Raspberry Pi en lui faisant monter sa température en lui soumettant à des calculs intensifs. En effet, celui ci activera automatiquement le mécanisme de ralentissement et diminuera la fréquence de fonctionnement du processeur pour qu'il reste dans une enveloppe thermique supportable.

Première solution : le boitier ventilé.

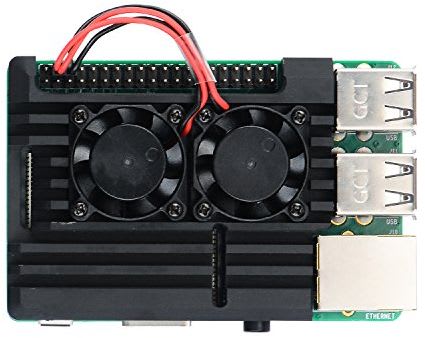

Ajouter un ou plusieurs ventilateurs dans le boitier. C'est sur, ça marche, et il existe des modèles que je trouve très sympa comme le Armor Case.

Je n'ai aucun doute sur le fait qu'il fasse très bien son boulot. Cela à été démontré quelque par sur le web, je crois dans les forums officiels du Raspberry Pi.

Il se décline en mode purement passif ou bien avec un seul ventilateur.

Mais il à un inconvénient majeur : le modèle à deux ventilateurs coûte une petite fortune : plus de 18€ ! Ce qui nous donne 36€ pour deux raspberry Pi, évidemment. Un budget.

Solution personnelle ET économique

J'ai acheté d'occasion (et en très bon état, avec l'emballage d'origine et tout et tout) un support refroidisseur pour ordinateur portable à 2 ventilateurs de la marque Klim, modèle Swift :

Klim Swift à vitesse variable.

Il me suffit de le mettre à plat et de poser les Raspi dessus. Et ça marche comme dans un rêve : la température descend de 55C à 41/43C.

Ce modèle coûte moins de 30€ neuf, j'ai payé le mien 15€, et il est sans doute possible d'y placer au moins 4 Raspi dessus. Évidement il refroidi aussi un disque dur.

Il est très peu bruyant et la vitesse de rotation des ventilateurs peut varier de 700 à 1200 tours/minute par pas de 100 environ.

Conclusion

Les plus fortunés se feront plaisir avec un boitier ventilé, peu importe le modèle, Armor Case ou pas. Pour ceux qui aiment la récup ou on un petit budget voire sont des bidouilleurs prêt à fabriquer leur propre système, sachez que deux ventilateurs sous une plaque avec des trous, ça marche !

Échantillonnage de la température

Sous Raspbian, cela est possible avec la commande suivante :
cat /sys/class/thermal/thermal_zone0/temp
ou de façon répétitive par :
while sleep 1; do echo (date +"%D %T"; cat /sys/class/thermal/thermal_zone0/temp) | awk '{print $1" " $2"\t" $3 / 1000}' ; done
à laquelle on peut rajouter :
| tee /tmp/t$HOSTNAME
si l'on veut sauvegarder les mesures dans un fichier. Fichier qui peut être importé sous Excel en utilisant le caractère de tabulation comme séparateur et en spécifiant que les valeurs sont à l'anglaise (mois en premier et point comme séparateur décimal au lieu de la virgule. Si vous utilisez Google docs, c'est dans les propriétés du document.


Crédits photo : https://medium.com/@ghalfacree/benchmarking-the-raspberry-pi-4-73e5afbcd54b
https://www.selency.fr/produit/79562/ventilateur-calor-blanc-fonctionne-annees-50-deco-loft-usine.html
